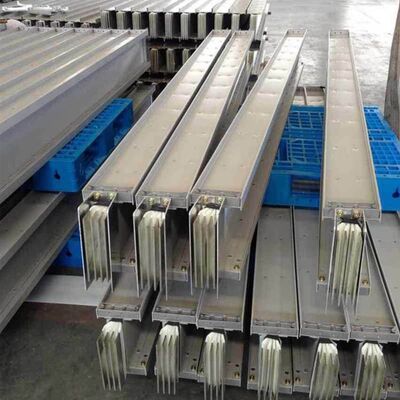

Kabel Busway Seri JCM8/JCK8 Instalasi Fleksibel Busbar Berinsulasi Udara
Atribut Utama
Nama Merek:
JNCN
Nomor Model:
JCM8/JCK8
Tempat Asal:
Cina
Sertifikasi:
ISO 9001, CCC
Jumlah Pesanan Minimum:
1
Kemampuan Pasokan:
10.000 unit per tahun
Waktu Pengiriman:
Perkiraan. 15 hari
Kemasan standar:
Peti Kayu di Palet
Ringkasan Produk
JCM8/JCK8 Series Dense Busway / Air Busway Ringkasan Produk The JCM8 and JCK8 series bus ducts represent a premier low-voltage power transmission and distribution solution engineered for standard three-phase AC power systems with a operating frequency of 50Hz (or 60Hz) and a rated operating voltage ...
Atribut Kustom Produk
Menyoroti
Kabel Busway JCM8/JCK8
,Busbar Berisolasi Udara JCM8/JCK8
,Kabel Busway Instalasi Fleksibel
Kategori Model:
Busway Sandwich Padat JCM8 & Seri Trunking Saluran Bus Udara Berventilasi JCK8
Kapasitas Peringkat Saat Ini:
Mendukung rentang beban skala industri penuh dari 100A hingga 5000A
Kompatibilitas Tegangan:
Nilai penuh untuk tegangan sistem hingga 660V, mencakup saluran standar 380V dan 690V
Adaptasi Frekuensi:
Dioptimalkan secara universal untuk frekuensi listrik industri standar ganda 50Hz dan 60Hz
Kerangka Garis Fase:
Tersedia dalam konfigurasi tembaga/aluminium murni 3 fase 4 kawat dan 3 fase 5 kawat
Standar Isolasi:
Memberikan peringkat dielektrik internal yang kuat yang menjamin ketahanan ≥ 20MΩ
Armor Kekuatan Dielektrik:
Melewati pengujian pabrik tegangan tinggi yang ketat pada 2500V AC per menit dengan aman
Toleransi Hubungan Pendek:
Dinilai untuk kapasitas ketahanan hubung singkat (Icw) hingga 80kA untuk beban industri berat
Fleksibilitas Percabangan:
Dilengkapi dengan soket colokan modular berkonduktivitas tinggi untuk unit kotak penyadapan plug-in
Pencegahan Deformasi:
Tata letak rangka mekanis yang tinggi melindungi konduktor internal terhadap gaya gerak listrik
Fleksibilitas aplikasi:
Sempurna untuk poros riser bertingkat tinggi, lantai pabrik otomatis, dan pusat data
Integrasi Sumber:
Menghubungkan terminal trafo secara langsung ke papan switchgear tegangan rendah utama
Deskripsi Produk
JCM8/JCK8 Series Dense Busway / Air Busway
Ringkasan Produk
The JCM8 and JCK8 series bus ducts represent a premier low-voltage power transmission and distribution solution engineered for standard three-phase AC power systems with a operating frequency of 50Hz (or 60Hz) and a rated operating voltage of up to 660VBusway ini mendukung konfigurasi arus berat dengan rentang arus operasi bernomor luas yang mencakup dari 100A hingga 5000A besar,membuat mereka pilihan ideal untuk jaringan pasokan listrik utama dan subdistribusiDirancang untuk memberikan volume fisik yang kompak, kapasitas transmisi yang dioptimalkan, ketahanan sirkuit pendek yang tinggi, dan instalasi fleksibel multi arah,seri ini memastikan isolasi daya nol non-interferensi di atas beban kepadatan tinggi modern.
Sistem ini memiliki soket plug-in terintegrasi yang memungkinkan daya hilir untuk secara nyaman dibawa keluar melalui unit kotak switch plug khusus,membuatnya sangat serbaguna untuk beradaptasi dengan perubahan tata letak lantai yang dinamisHal ini menjadikannya pengganti yang sempurna untuk kabel listrik tradisional, besar dalam kompleks industri skala besar modern, bangunan komersial tinggi, basis eksperimen teknik,dan ruang kerja perusahaan menengah hingga besarHal ini dapat menghubungkan daya langsung dari terminal trafo utama ke lemari switchgear distribusi dengan lancar.
Fitur & Keuntungan Utama
-
Panjang arus ultra-tinggi:Dirancang untuk mendukung kabel listrik tugas berat, dengan lancar mengakomodasi arus dari 100A hingga 5000A dalam pemotongan fisik minimal.
-
Desain Plug-In Modular:Dilengkapi dengan soket plug-in yang kuat, memungkinkan cepat, aman mengambil daya melalui kotak switch plug tanpa memotong kabel listrik utama.
-
Kehidupan Termal & Mekanis yang Luar Biasa:Dirancang untuk menangani kekuatan elektromotor yang parah dan tegangan termal sirkuit pendek, dengan kapasitas tahan sirkuit pendek (Icw) hingga 80kA.
-
Perlindungan Anti-Interferensi yang Lebih Tinggi:Fitur isolasi struktural fase internal yang tepat, memastikan resistensi isolasi tinggi melebihi 20MΩ untuk operasi yang andal.
Nomenklatur Model
-
J:JNCN Merek Sistem Arsitektur Penunjukan
-
CM8 / CK8:Kode Seri Struktural Produk Inti (CM8 untuk Matriks Sandwich Komposit Padat; CK8 untuk Arsitektur Terisolasi Udara Terventilasi)
-
[Slot Modular]:Menunjukkan parameter teknis tertentu termasuk arus operasi nominal, konfigurasi sistem kawat, dan nomor desain.
Kondisi Operasi Lingkungan
-
Ruang Operasi LingkunganDirekomendasikan untuk instalasi standar dalam ruangan, lantai pabrik industri, dan poros listrik khusus.
-
Kontrol antilembab:Mengoperasikan secara andal dalam lingkungan lingkungan industri standar dengan perlindungan ketat terhadap masuknya air hujan langsung atau akumulasi debu konduktif yang parah.
-
Yayasan Keamanan Struktural:Dirancang untuk dipasang secara horizontal atau vertikal menggunakan gantungan pegas dan bracket untuk isolasi getaran mekanik eksternal.
-
Dissipasi termal:Membutuhkan sirkulasi udara yang bebas hambatan di sekitar kandang kandang busway untuk memastikan disipasi panas alami selama operasi arus tinggi.
Parameter teknis utama
| Nama Parameter Teknis | Satuan | Data Parameter Desain |
|---|---|---|
| Tegangan isolasi nominal (Ui) | V | 380V, 690V |
| Frekuensi Operasi Nominal | Hz | 50Hz / 60Hz |
| Jangkauan arus tiga fase empat kawat | A | 100A, 160A, 200A, 250A, 315A, 400A, 630A, 800A, 1000A |
| Jangkauan arus tiga fase lima kawat | A | 1250A, 1600A, 2000A, 3150A, 3500A, 4000A, 5000A |
| Nilai resistensi isolasi | MΩ | ≥ 20MΩ (Dijamin sebelum pemeriksaan pemasangan) |
| Frekuensi Daya Tahan Tegangan | V/menit | 2500V/min atau 375V/min pengujian alternatif |
| Kapasitas sirkuit pendek (Icw) @ 100-630A | kA | 15 kA (Cos φ: 0.30, N: 2.00) |
| Kapasitas sirkuit pendek (Icw) @ 800-2000A | kA | 30 kA (Cos φ: 0.25, N: 2.10) |
| Kapasitas sirkuit pendek (Icw) @ 2500-3150A | kA | 50 kA (Cos φ: 0.20, N: 2.20) |
| Kapasitas sirkuit pendek (Icw) @ 3500-5000A | kA | 80 kA (Cos φ: 0.20, N: 2.20) |
Mengapa Pilih JNCN Power JCM8/JCK8 Busway System
Fasilitas komersial dan industri modern membutuhkan batang distribusi listrik yang aman, berkelanjutan, dan sangat kompak.JNCN JCM8/JCK8 busway memberikan kinerja yang tak tertandingi atas sistem kabel lama melalui beberapa keuntungan yang berbeda:
-
Kepadatan Daya Besar & Penghematan Ruang:Mengganti kabel besar dengan kompak, ultra-lancip sandwich atau isolasi udara blok kandang, menghemat hingga 60% dari ruang fisik di sumbu riser sempit.
-
Perisai Sirkuit Singkat yang Tak Ada Kompromisnya:Dirancang untuk menahan gelombang termal dan elektromotor yang sangat besar hingga 80kA tanpa deformasi struktural, memastikan keamanan operasi permanen.
-
On-Demand Power Tapping:Fitur yang terintegrasi modul soket colokan, memungkinkan teknisi untuk menghubungkan kotak switch colokan dan memperpanjang jalur cabang baru dengan aman dan cepat tanpa fasilitas seluruh penutupan.
-
Keandalan isolasi yang sangat baik:Divalidasi untuk mempertahankan tingkat isolasi standar di atas 20MΩ di bawah uji dielektrik 2500V, sepenuhnya mencegah gangguan lintas fase.
