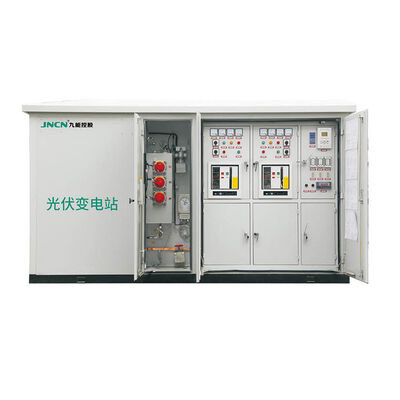

JNYB-10/0.4 Series Solar Substation 10kV 35kV IP68 Modular Photovoltaic Step Up Substation
Atribut Utama
Nama Merek:
JNCN
Nomor Model:
JNYB-10/0.4
Tempat Asal:
Cina
Sertifikasi:
ISO 9001, CCC, CE
Jumlah Pesanan Minimum:
1
Kemampuan Pasokan:
5.000 unit per tahun
Waktu Pengiriman:
Perkiraan. 15 hari
Kemasan standar:
Peti Kayu di Palet
Ringkasan Produk
JNYB-10/0.4 Series Photovoltaic Prefabricated Step-up Substation Ringkasan Produk PeraturanSeri JNYB-10/0.4, juga dikenal sebagai Substasiun Fotovoltaic "Huawei" (Combined), adalah solusi daya berkinerja tinggi yang dirancang khusus untuk memenuhi permintaan pasar energi surya global yang ketat.Saat ...
Atribut Kustom Produk
Menyoroti
JNYB-10/0.4 Solar Substation
,JNYB-10/0.4 Photovoltaic Step Up Substation
,Substasiun Surya Modular
Nilai Keluaran HV:
10kV / 35kV (Dapat dikonfigurasi untuk standar jaringan regional)
Nilai Masukan LV:
0,4kV / 0,6kV / 0,69kV (Dioptimalkan untuk Inverter PV modern)
Tingkat Perlindungan Kandang:
IP68 untuk Tangki Minyak / IP45 untuk Ruangan HV & LV
Kemampuan Beradaptasi Ketinggian:
Hingga 5.000 meter
Kenaikan Suhu Berliku:
≤ 65K
Kenaikan Suhu Minyak Teratas:
≤ 55K
Deskripsi Produk
JNYB-10/0.4 Series Photovoltaic Prefabricated Step-up Substation
Ringkasan Produk
PeraturanSeri JNYB-10/0.4, juga dikenal sebagai Substasiun Fotovoltaic "Huawei" (Combined), adalah solusi daya berkinerja tinggi yang dirancang khusus untuk memenuhi permintaan pasar energi surya global yang ketat.Saat produksi energi bersih meningkat, substasiun ini berfungsi sebagai tautan penting, meningkatkan output tegangan rendah dari inverter surya ke10kV atau 35kVuntuk integrasi jaringan yang efisien.
Dengan mengintegrasikan trafo, high-voltage load switch, dan sekering ke dalam satu unit, benar-benar tertutup, dan terisolasi, JNCN Power menyediakan kompak,Solusi "plug-and-play" yang mengoptimalkan penggunaan lahan dan kecepatan instalasi.
Keuntungan Utama & Keunggulan Teknik
- Desain Ultra-Kompak & Ringan: Dirancang dengan kepadatan daya tinggi, substasiun kami menempati jejak yang jauh lebih kecil daripada desain modular tradisional,membuatnya ideal untuk pertanian surya skala besar dan proyek atap terdistribusi.
- Perlindungan Permukaan Lanjutan: Lapisan ini menjalani perawatan khusus multi-tahap termasuk penembakan tembakan, pemurnian, dan fosfatisasi sebelum menerima primer yang tahan lama dan lapisan atas yang tahan UV.Ini memastikan unit tahan cuaca ekstrem, goresan, dan degradasi UV selama lebih dari 25 tahun.
- Isolasi Superior & Pengelolaan Termal: Menggunakan cairan isolasi trafo berkualitas tinggi sebagai media dielektrik dan disipasi panas, unit ini mempertahankan suhu inti yang stabil bahkan selama jam puncak pembangkit tenaga surya.
- Keandalan yang Disegel Hermetis: Struktur tertutup sepenuhnya melindungi komponen internal dari kelembaban, debu, dan kabut garam korosif, membuatnya cocok untuk lingkungan pesisir, gurun, dan ketinggian tinggi.
- Sistem Perlindungan Fleksibel: Dilengkapi dengan sekring pembatas arus tegangan tinggi dan saklar beban khusus, memberikan perlindungan komprehensif terhadap overload dan sirkuit pendek.
Spesifikasi teknis utama
| Parameter | Spesifikasi |
|---|---|
| Tingkat tegangan nominal | 35kV / 10kV dan di bawahnya |
| LV Tegangan Masuk | 0.4kV / 0.6kV / 0.69kV (Level Inverter PV Standar) |
| Frekuensi Nominal | 50Hz / 60Hz |
| Kelas Isolasi Transformer | Kelas A |
| Peningkatan Suhu Penggulung | ≤ 65K |
| Peningkatan suhu minyak | ≤ 55K |
| Tingkat perlindungan kandang | IP68untuk Tangki Minyak /IP45untuk Kamar HV & LV |
Tingkat Kinerja Isolasi
| Tingkat tegangan (kV) | Tegangan peralatan (rms) | Frekuensi Daya Tahan (rms) | Tahan Impulse Petir (puncak) |
|---|---|---|---|
| ≤ 1 | ≤ 1,1kV | 5kV | - |
| 10 | 12kV | 35kV | 75kV |
| 35 | 40.5kV | 85kV | 200kV |
Ketahanan Operasional (Kondisi Penggunaan)
- Ketinggian yang Ekstrim: Operasi standar sampai5,000m, sempurna untuk panel surya dataran tinggi.
- Toleransi suhu: Mengoperasikan secara andal dari-40°C sampai +45°C.
- Ketahanan Angin: Integritas struktural diuji terhadap kecepatan angin hingga30m/s.
- Toleransi Kelembaban: Rata-rata kelembaban relatif harian hingga95%.
- Keamanan & Stabilitas: Dirancang untuk dipasang di area yang tidak berbahaya tanpa risiko kebakaran, getaran keras, atau gas peledak.
Mengapa Memilih JNCN Power untuk Proyek Surya Anda?
- Efisiensi Konversi Tinggi: Meminimalkan kerugian energi selama proses step-up, memaksimalkan ROI dan LCOE Anda (Levelized Cost of Energy).
- Perkembangan yang Cepat: Prefabrikasi pabrik dan diuji, mengurangi biaya tenaga kerja di lokasi dan waktu persiyapan hingga 50%.
- Perawatan Rendah: Desain hermetik dan komponen berkualitas tinggi menghilangkan kebutuhan untuk sering menguji minyak atau pemeriksaan internal.
- Teknik Custom: Kami menyediakan program listrik yang disesuaikan dan tata letak struktural untuk mencocokkan merek inverter tertentu dan persyaratan jaringan.
